MV5 M50/25

Data Matrix CodeElectro-pneumaticDot peen markingHandheld

Mobile, fort et rapide en une seule fois

Marquage puissant et rapide grâce à l'entraînement pneumatique de l'aiguille et toujours mobile pour une utilisation directement sur la pièce.

Vidéos

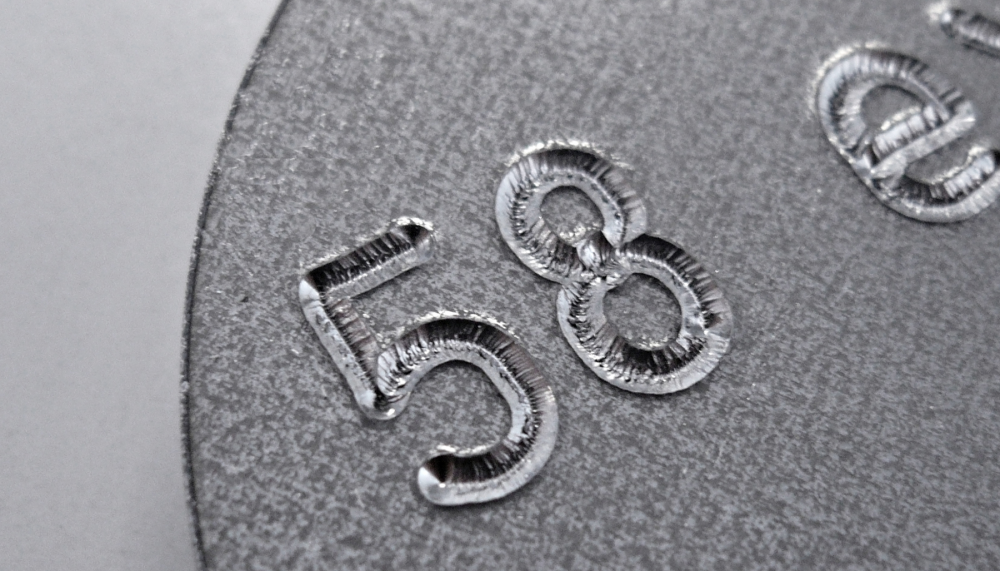

Sample markings

Downloads

Product details

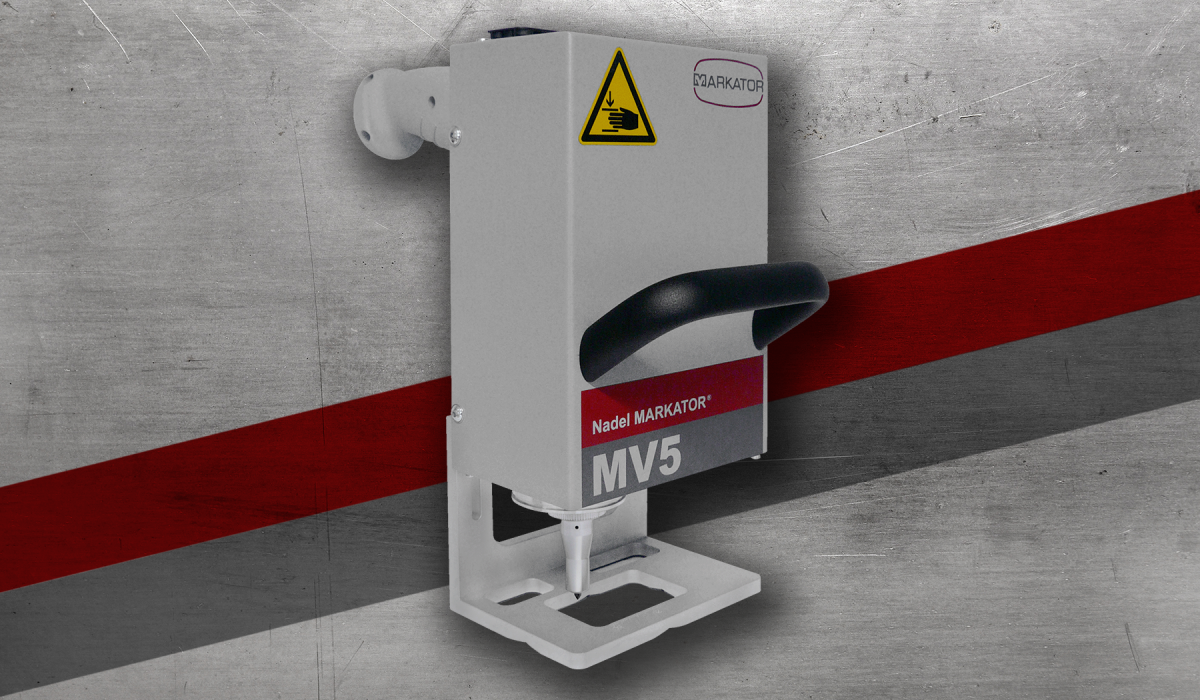

Grâce à sa mobilité, le dispositif de marquage manuel à entraînement pneumatique MV5 M50/25 est parfaitement adapté au marquage flexible de pièces lourdes, immobiles et volumineuses directement sur site. La tête de marquage est solidement guidée dans n'importe quelle position et peut être utilisée dans n'importe quelle position grâce aux moteurs pas à pas haute performance. Le marquage est réalisé par une broche de marquage en carbure massif.

MOBILE

Grande fonctionnalité grâce à la combinaison avec différents systèmes de contrôle
Système de marquage manuel peu encombrant et très maniable
Construction compacte et design ergonomique
Grande fonctionnalité grâce au système modulaire MARKATOR

RAPIDE

Grande rigidité grâce à des guides linéaires de haute qualité (double guidage)
Tige de marquage à oscillation rapide pour un marquage précis des lignes
Haute répétabilité
Temps de marquage réduits grâce aux technologies de contrôle les plus récentes

FORT

Résultats de marquage extrêmement précis et sans distorsion
Transmission optimale de la puissance sur la pièce à marquer
Grande force de marquage grâce à l'entraînement pneumatique de l'outil
Kit de valve disponible en option pour une profondeur de marquage maximale

Zones de marquage (x/y) : 50 x 25 mm / 50 x 45 mm / 80 x 25 mm / 80 x 45 mm / 120 x 25 mm / 120 x 45 mm

Poids : à partir de 3,2 kg

Hauteurs de caractères disponibles : A partir de 1,0 mm, réglable en continu par pas de 1/10

Caractères disponibles : Lettres majuscules et minuscules de A à Z, chiffres de 0 à 9, divers signes de ponctuation

Polices : Standard, similaire à DIN 1451 en ligne continue ou en caractères à point unique, taille 5 x 7 et 9 x 13

Résolution des moteurs pas à pas : 0,05 mm pour une qualité de marquage très élevée

Central control units

Vous trouverez ici les unités centrales de commande adaptées à cette tête de marquage.

	MV5 ZE 301 XL	MV5 ZE 401 XL

Version 19 pouces:	oui	oui
Plug-in card slots:	2	4
Operation / Data input:	Clavier USB	Clavier en feuille
Interfaces:	3x USB-A, 1x USB-B, RJ45	2x USB-A, 1x USB-B, RJ45
IP54:	non	oui
Communication cards (optional):	non	PROFINET CU/LWL, PROFIBUS, Ethernet TCP/IP (Rockwell)
Ethernet TCP/ IP (optional):	oui	oui
Preconfigured PLC function module, e.g. TIA (optional):	non	oui
Safety relay module (optional):	oui	oui
