MV5 U50/25

Data Matrix CodeElectro-pneumaticDot peen markingIntegration

Convient à toutes les tâches d'intégration

L'application idéale avec un faible encombrement:

Vidéos

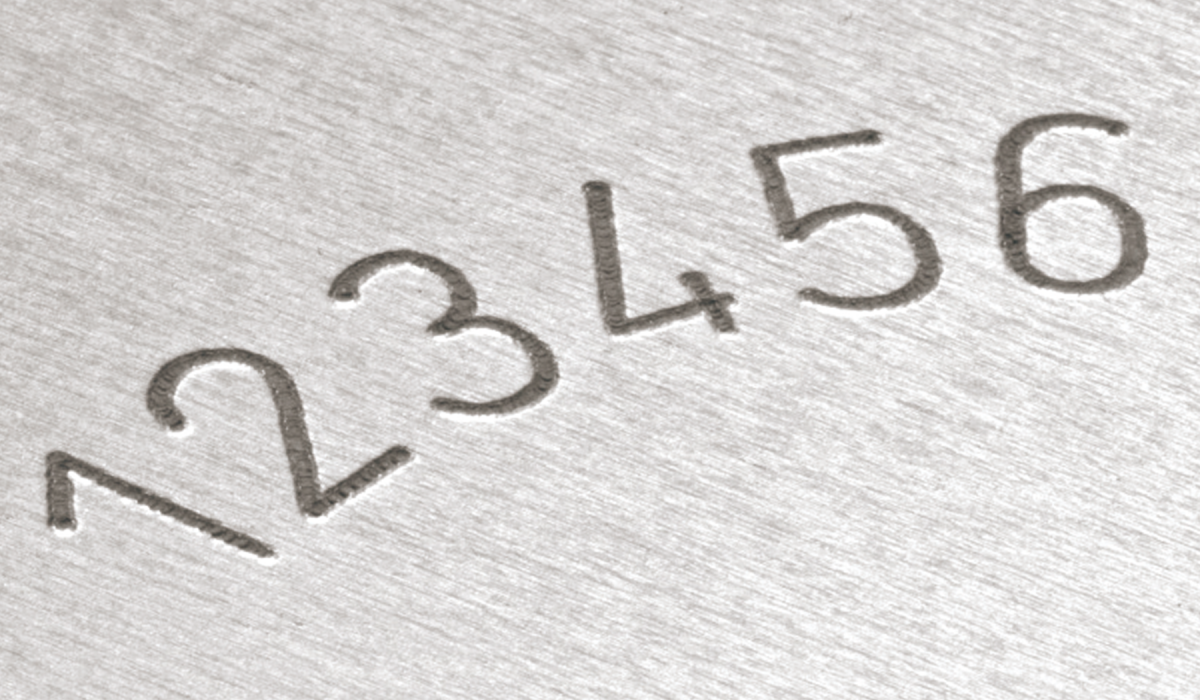

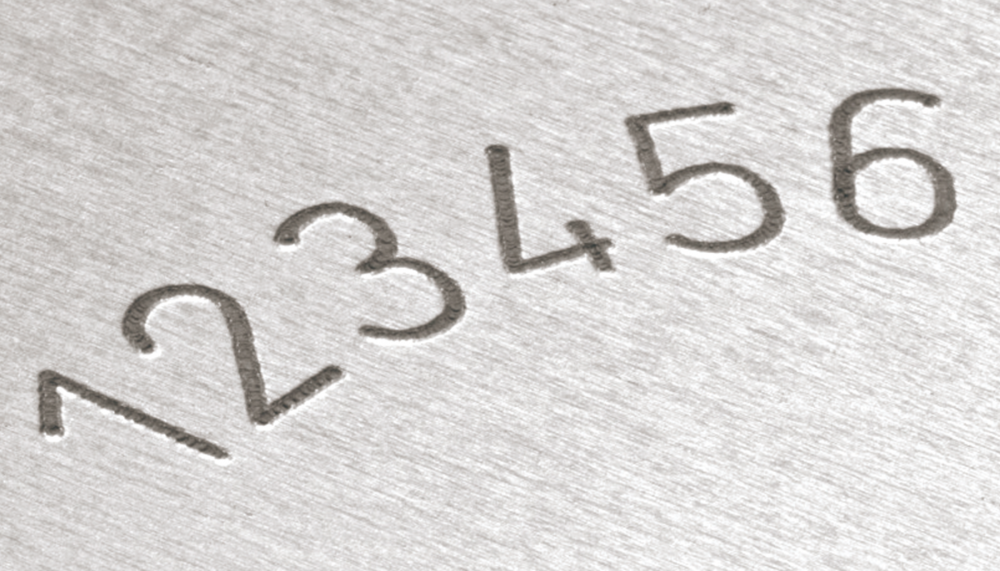

Sample markings

Downloads

Product details

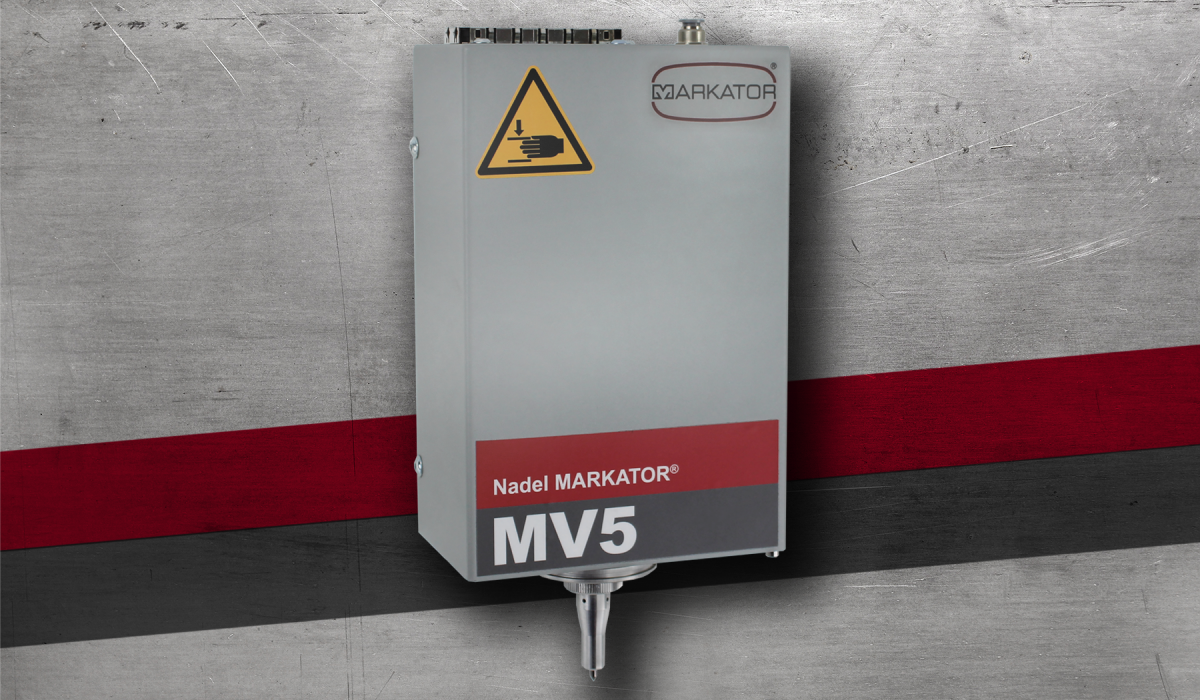

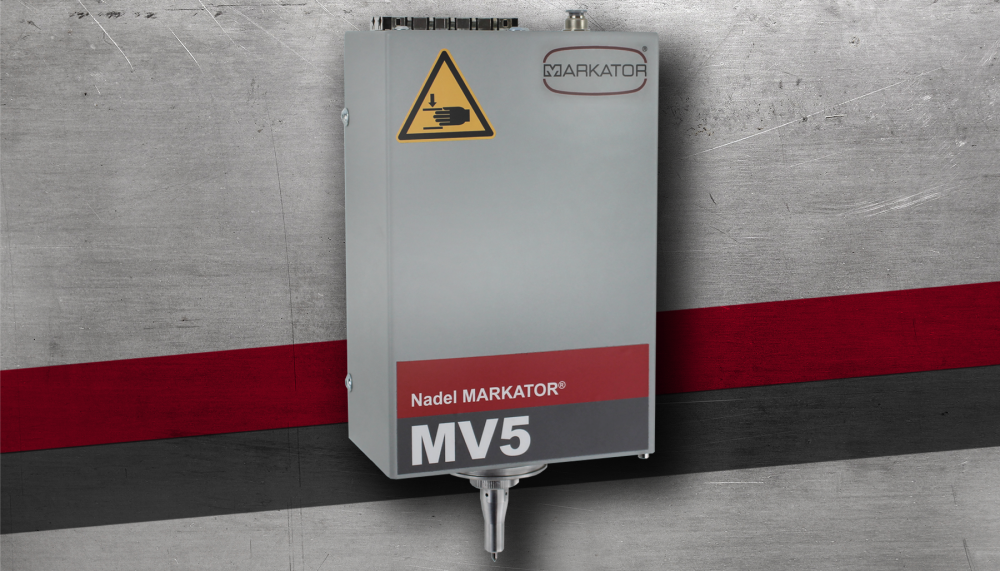

La machine compacte de marquage par points MV5 U50/25 est utilisée pour le marquage permanent de toutes sortes de pièces. La tête de marquage est guidée de manière stable et peut être utilisée en combinaison avec des moteurs pas à pas performants dans n'importe quelle position. L'unité d'intégration convainc par des temps de marquage très courts. Le marquage est effectué par une tige de marquage en carbure massif à oscillation rapide. Il est disponible en différentes tailles afin que le marquage puisse être adapté à différents matériaux.

SYSTÈME DE CONCEPTION MODULAIRE

Intégration simple et peu encombrante dans les installations de production, d'assemblage et d'essai grâce à une conception extrêmement compacte
Des options de personnalisation optimales
Grande fonctionnalité grâce à la combinaison avec différents systèmes de contrôle

FIABLE

Qualité de marquage particulièrement élevée
Haute précision de répétition
Résultat de marquage extrêmement précis et sans distorsion grâce à une transmission optimale de la force sur le composant à marquer
Mécanique stable grâce à des guides linéaires de haute qualité à double guidage dans les directions X et Y

HAUTE PERFORMANCE

Grande force de marquage grâce à l'entraînement pneumatique de l'outil
Poinçon de marquage à oscillation rapide pour des marquages de ligne précis et des temps de marquage rapides
Le stylet de maintien de la tige de marquage ne nécessite pas d'entretien.

Zones de marquage (x/y) : 50 x 25 mm / 50 x 45 mm / 80 x 25 mm / 80 x 45 mm / 120 x 25 mm / 120 x 45 mm

Poids : à partir de 2,5 kg

Hauteurs de caractères disponibles : A partir de 1,0 mm, réglable en continu par pas de 1/10

Caractères disponibles : Lettres majuscules et minuscules de A à Z, chiffres de 0 à 9, divers signes de ponctuation

Polices : Standard, similaire à DIN 1451 en ligne continue ou en caractères à point unique, taille 5 x 7 et 9 x 13

Résolution des moteurs pas à pas : 0,0125 mm pour une qualité de marquage extrêmement élevée

Couverture protectrice : Kevlar, caoutchouc, cuir

Position de montage : Au choix, de 0° à 360

Central control units

Vous trouverez ici les unités centrales de commande adaptées à cette tête de marquage.

	MV5 ZE 101 XL	MV5 ZE 401 XL

Version 19 pouces:	non	oui
Plug-in card slots:	2	4
Operation / Data input:	Touch screen	Clavier en feuille
Interfaces:	2x USB-A, 1x USB-B, RJ45	2x USB-A, 1x USB-B, RJ45
IP54:	oui	oui
Communication cards (optional):	PROFINET CU/LWL, PROFIBUS, Ethernet TCP/IP (Rockwell)	PROFINET CU/LWL, PROFIBUS, Ethernet TCP/IP (Rockwell)
Ethernet TCP/ IP (optional):	oui	oui
Preconfigured PLC function module, e.g. TIA (optional):	oui	oui
Safety relay module (optional):	oui	oui
