MV54

Scribe markingIntegration

Le plus performant pour la construction de carrosseries

Le spécialiste pour lequel des marques profondes sont nécessaires.

Vidéos

Sample markings

Downloads

Product details

Le marqueur à traçage profond MV54 déborde de puissance ! Le système de marquage par traçage profond, très massif et robuste, marque puissamment dans presque tous les matériaux. En outre, les guides de qualité supérieure confèrent au marqueur profond une grande stabilité et une très longue durée de vie. Le marqueur à tracer se caractérise par des vitesses de marquage rapides, des qualités de marquage supérieures et des possibilités de réglage optimales. La tige de marquage très résistante en carbure massif est entraînée pneumatiquement.

BLOC D'ALIMENTATION

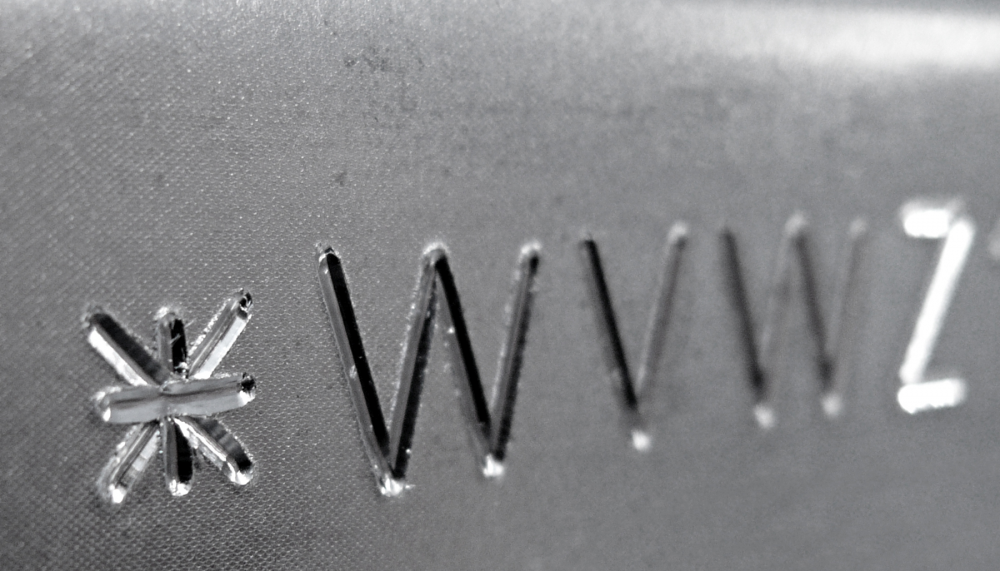

Spécialement conçu pour le marquage par rayage des numéros d'identification des véhicules et des profondeurs.
Marquage par traçage profond
Précision de répétition maximale

PROCESS SAFE

Retour d'information sur la position par les servomoteurs
Outil de marquage du diagnostic d'état
Refroidissement de l'outil pendant le processus de rainurage pour un comportement d'usure optimal

ROBUSTE

Propriétés d'usure optimales grâce au fonctionnement sans huile et au système de refroidissement de l'outil
Conçu pour le travail en 3 équipes dans le secteur industriel

Zone de marquage (x/y) : 160 x 60 mm

Poids : environ 18,5 kg

Hauteurs de caractères disponibles : A partir de 1,0 mm, réglable en continu par pas de 1/10

Caractères disponibles : Lettres majuscules et minuscules de A à Z, chiffres de 0 à 9, divers signes de ponctuation

Polices : Similaire à DIN 1451 (autres polices disponibles sur demande)

Résolution des moteurs pas à pas : 0,0125 mm pour une qualité de marquage extrêmement élevée

Carte de communication (en option) : PROFINET CU/LWL, PROFIBUS, Ethernet TCP/IP (Rockwell)

Capteur : disponible

Position de montage : Au choix, de 0° à 360

Central control units

Vous trouverez ici les unités centrales de commande adaptées à cette tête de marquage.

	MV5 ZE 101 XL	MV5 ZE 401 XL

Version 19 pouces:	non	oui
Plug-in card slots:	2	4
Operation / Data input:	Touch screen	Clavier en feuille
Interfaces:	2x USB-A, 1x USB-B, RJ45	2x USB-A, 1x USB-B, RJ45
IP54:	oui	oui
Communication cards (optional):	PROFINET CU/LWL, PROFIBUS, Ethernet TCP/IP (Rockwell)	PROFINET CU/LWL, PROFIBUS, Ethernet TCP/IP (Rockwell)
Ethernet TCP/ IP (optional):	oui	oui
Preconfigured PLC function module, e.g. TIA (optional):	oui	oui
Safety relay module (optional):	oui	oui
